NK300CX-H
NK300CX-V

產品配置

安裝尺寸

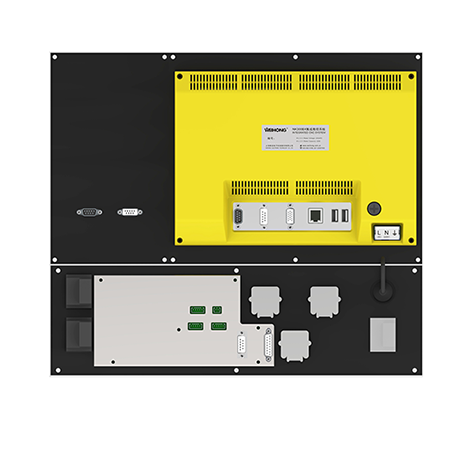

主機尺寸圖與開孔圖

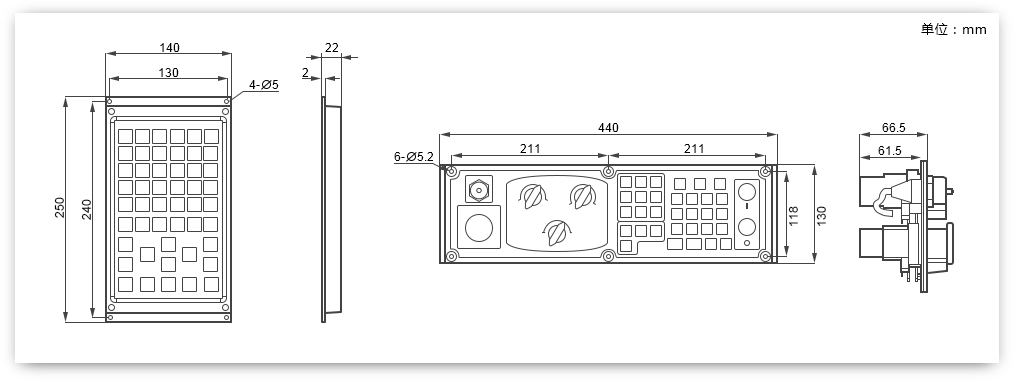

鍵盤尺寸圖與開孔圖

規格參數: CNC規格

標準控制軸數
三軸至五軸

硬件規格

CPU核數
雙核

CPU頻率
2.17GHz

內存
2GB

硬盤容量
60GB

網口
1000Mbps

顯示器尺寸
10.4英寸

顯示器分辨率
800×600（SVGA）

I/O
標配：I28/O8，最多支持?jǐn)U展板：8/8(非級聯);10/10(級聯)

性能指標
經電磁干擾、群脈沖和浪涌測試，產品達到GB/T 17626.5-2008第四等級防護標準
抗震性符合GB/T 2423.10-2008標準
經高低溫測試，達到工業級標準（GB/T 2423.102-2008）

主軸功能

模擬電壓輸出
0-10V控制

刀具管理功能

刀庫類型
支持直排、圓盤刀庫

對刀模式
支持自動、手動對刀

對刀類型
固定對刀、浮動對刀、第一次對刀/換刀后對刀

插補編程

圓弧插補
三軸聯動

補償方式
絲杠誤差補償、反向間隙補償、過象誤差補償、刀具補償

刀路文件

支持文件格式
*.g；*.nc；*.ug;*.demo;*.iso;*.eng;*.cut;*.dxf;*.plt;*.txt

通訊功能

Internet
組建局域網，前置USB接口，實現與PC機雙向傳輸

操作功能

坐標系設定
支持G54-G59坐標系，可支持119個擴展坐標系

加工工藝
陣列功能、旋轉鏡像、分層加工、循環加工

軟件語言

支持中文、英文

高速高精優化

多種插補算法
T形、S形、LEP、加速度梯形

可靠性及安全

數控軟件報警
程序錯誤、操作錯誤、超程錯誤、PLC錯誤、IO通訊錯誤
